Durchflussbegrenzer - 1200 ccm - 1/4" Rohr AD

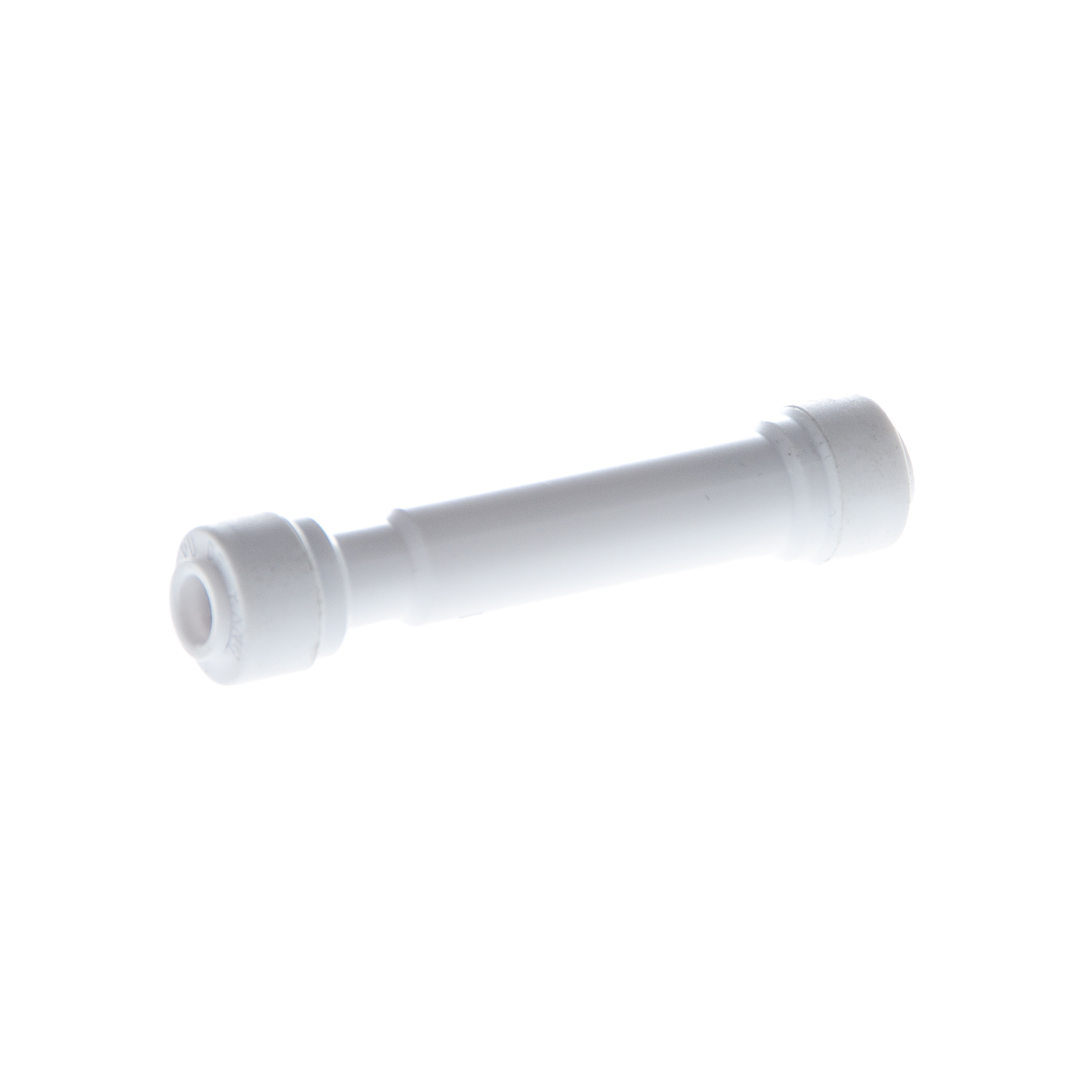

Der Durchflussbegrenzer 250 ccm ist ein wichtiges Bauteil in Umkehrosmoseanlagen. Er wird in der Retentat- bzw. Abwasserleitung eingesetzt und begrenzt den Durchfluss, damit sich an der Umkehrosmose-Membran der notwendige Betriebsdruck aufbauen kann.Was bedeutet FLOW 250?Die Kennzeichnung FLOW 250 steht für einen Richtwert von ca. 250 ml/min (abhängig von Betriebsdruck, Gegendruck und Anlagenaufbau).Typischer Einsatzbereich (Orientierung)Diese Größe wird häufig im Bereich kleinerer Umkehrosmose-Membranen eingesetzt (z. B. im Umfeld von ca. 20–30 GPD). Bitte immer die Herstellerangaben der verbauten Membran prüfen.Vor dem Kauf kurz prüfenLeistung der verbauten Umkehrosmose-Membran (GPD-Angabe auf Membran oder Datenblatt)bisher eingesetzte FLOW-Kennung (z. B. FLOW 250), falls am Altteil ablesbarAnschluss in der Abwasserleitung: 1/4" Rohr ADob gezielt ein niedrigerer Retentatfluss für die vorhandene Auslegung vorgesehen istHinweise auf eine unpassende Größedie Anlage liefert ein ungewöhnliches Reinstwasser-/Abwasserverhältnisder Abwasserstrom wirkt im Vergleich zur bisherigen Konfiguration zu hoch oder zu niedrignach dem Tausch verändert sich das Anlagenverhalten deutlich, obwohl an der Membran nichts geändert wurdeHäufige Fragen zum DurchflussbegrenzerPasst dieser Durchflussbegrenzer zu meiner Umkehrosmoseanlage?Passend ist der Durchflussbegrenzer dann, wenn FLOW-Wert, Membranleistung (GPD), Anschlussgröße (1/4" Rohr AD) und die gewünschte Anlagenauslegung zusammenpassen. Im Zweifel den alten FLOW-Wert ablesen oder das Datenblatt der Umkehrosmose-Membran prüfen.Kann ich einen anderen ccm-Wert verwenden?Ein anderer FLOW-Wert verändert das Reinstwasser-/Abwasserverhältnis und die Betriebsbedingungen der Umkehrosmose-Membran. Deshalb sollte die Auswahl nicht „nach Gefühl“, sondern passend zur Membran erfolgen.Wann sollte ein Durchflussbegrenzer mitgewechselt werden?Wenn die Membranleistung geändert wird (anderer GPD-Wert) oder der vorhandene Durchflussbegrenzer verschlissen bzw. verstopft ist.

Mit dem Durchflussbegrenzer 300 ccm stellst du den Retentatfluss in deiner Umkehrosmoseanlage kontrolliert ein. Das Bauteil unterstützt den Druckaufbau an der Umkehrosmose-Membran und ist damit entscheidend für eine saubere und stabile Funktion der Anlage.FLOW 300 einfach erklärtFLOW 300 bedeutet einen Richtwert von ca. 300 Milliliter pro Minute unter typischen Betriebsbedingungen. Der tatsächliche Durchfluss kann druckabhängig abweichen.Typischer Einsatzbereich (Orientierung)Die 300-ccm-Ausführung wird häufig für kleinere bis mittlere Umkehrosmose-Membranen verwendet (oft ca. 36–50 GPD, teilweise auch in Systemen um 75 GPD). Die passende Größe hängt von der Systemauslegung ab.Bestell-Check für die 300-ccm-VarianteGPD-Leistung der eingesetzten Umkehrosmose-Membran feststellenvorhandene Restriktor-Markierung prüfen (z. B. FLOW 300)Anschlussmaß der Leitung kontrollieren: 1/4" Rohr ADgewünschte Betriebsweise der Anlage (Recovery / Abwasserquote) berücksichtigenWoran merkt man, dass der Durchflussbegrenzer nicht passt?das Verhältnis aus Reinstwasser und Abwasser ist deutlich anders als erwartetder Druckaufbau an der Membran wirkt instabil oder unplausibelnach Austausch auf eine andere Größe zeigt die Anlage ein auffällig anderes LaufverhaltenHäufige Fragen zur 300-ccm-AusführungWie prüfe ich, ob FLOW 300 die richtige Wahl ist?Vergleiche den vorhandenen Restriktorwert, die Membranleistung in GPD und das Datenblatt der Anlage. Entscheidend ist, dass die Größe zur vorgesehenen Auslegung deiner Umkehrosmoseanlage passt.Kann ein größerer oder kleinerer ccm-Wert trotzdem funktionieren?Teilweise ja — aber dann verändert sich die Anlagencharakteristik. Das betrifft insbesondere den Retentatfluss und die Bedingungen an der Umkehrosmose-Membran. Daher nicht allein nach „passt mechanisch“, sondern nach Auslegung auswählen.Muss ich den Restriktor beim Membranwechsel mit prüfen?Ja, unbedingt. Wenn sich die Membranleistung ändert, sollte auch der Durchflussbegrenzer kontrolliert und bei Bedarf angepasst werden.

Der Durchflussbegrenzer ist ein unverzichtbares Bauteil in jedem Umkehrosmose Wasserfilter. Erst durch den Durchflussbegrenzer findet der Prozess der Umkehrosmose in einer Membran statt. Der Durchflussbegrenzer, auch als Fester-Druckregler bezeichnet, sorgt dafür, dass eine gewisse Menge an Abwasser (Retentat) aus der Umkehrosmose-Membran innerhalb einer bestimmten Zeit abfließen kann. Erst dadurch kann sich der osmotische Druck aufbauen. So bedeutet z.B. die Aufschrift FLOW 400, dass der Durchflussbegrenzer bei ca. 6 - 8 bar Betriebsdruck der Umkehrosmose Membran (osmotische Druck, Innendruck) eine Wassermenge von ca. 400 Milliliter pro Minute relativ konstant (Abhängig vom Staudruck) durchlässt.Zusätzlich wird durch die Wahl des passenden Durchflussbegrenzers auch das Reinstwasser (Permeat) zu Abwasserverhältnis bestimmt. Da bei den VISION AQUA Wasserfiltern zusätzlich die GREENOSMO® TECHNOLOGY eingesetzt wird, können auch Durchflussbegrenzer eingesetzt werden die den üblichen Vorgaben an Reinstwasser zu Abwasserverhältnis nicht mehr entsprechen.So erreichen die VISION AQUA Wasserfilter mit Umkehrosmose ein Verhältnis von 1:0,8, was im Klartext bedeutet, für 1 Liter Reinstwasser benötigt der VISION AQUA Wasserfilter mit Umkehrosmose ca. 1,8 Liter Rohwasser.

Artikelbeschreibung:Der Durchflussbegrenzer 420 ccm (FLOW 420) ist ein fest ausgelegter Restriktor für die Abwasser- bzw. Retentatleitung von Umkehrosmoseanlagen. Er sorgt dafür, dass das Abwasser nicht ungebremst abläuft und die Umkehrosmose-Membran im vorgesehenen Arbeitsbereich betrieben werden kann.Bedeutung von FLOW 420Die Kennzeichnung FLOW 420 steht für einen Richtwert von ca. 420 ml/min. Wie bei allen festen Restriktoren beeinflussen Betriebsdruck und Gegendruck den tatsächlichen Wert.Typischer Einsatzbereich (Orientierung)420 ccm wird häufig als Richtwert im Umfeld von 75-GPD-Umkehrosmose-Membranen genannt. Trotzdem gilt: Herstellerangaben und bestehende Systemauslegung haben Vorrang.Auswahlhilfe vor der Bestellung (FLOW 420)Daten der verbauten Umkehrosmose-Membran prüfen (GPD)vorhandenen Durchflussbegrenzer ablesen (falls Markierung vorhanden)Leitung auf 1/4" Rohr AD prüfenEinsatz als fester Restriktor in der Retentat-/Abwasserleitung sicherstellenTypische Anzeichen für eine falsche Auslegungder Abwasserstrom liegt sichtbar außerhalb der erwarteten Anlagencharakteristikdie Anlage arbeitet trotz intakter Vorfilter und Membran ineffizientnach Membranwechsel wurde der Restriktor nicht angepasst und die Werte stimmen nicht mehrFAQ zum Durchflussbegrenzer 420 ccm (FLOW 420)Ist FLOW 420 ein passender Richtwert für meine Anlage?FLOW 420 wird häufig im Umfeld bestimmter Membranleistungen verwendet, ist aber kein Automatismus. Maßgeblich sind immer die Angaben zur Umkehrosmose-Membran, der vorhandene Restriktor und die gewünschte Systemauslegung.Kann ich zum Testen einen anderen FLOW-Wert verwenden?Davon ist ohne technische Prüfung eher abzuraten. Schon kleine Änderungen beim Restriktor beeinflussen das Reinstwasser-/Abwasserverhältnis und die Arbeitsbedingungen der Membran.Wann ist ein Austausch des Durchflussbegrenzers sinnvoll?Wenn der Restriktorwert nicht mehr zur eingebauten Membran passt, der Restriktor verschmutzt/verstopft ist oder die Anlage nach Änderungen an der Membran neu abgestimmt werden muss.

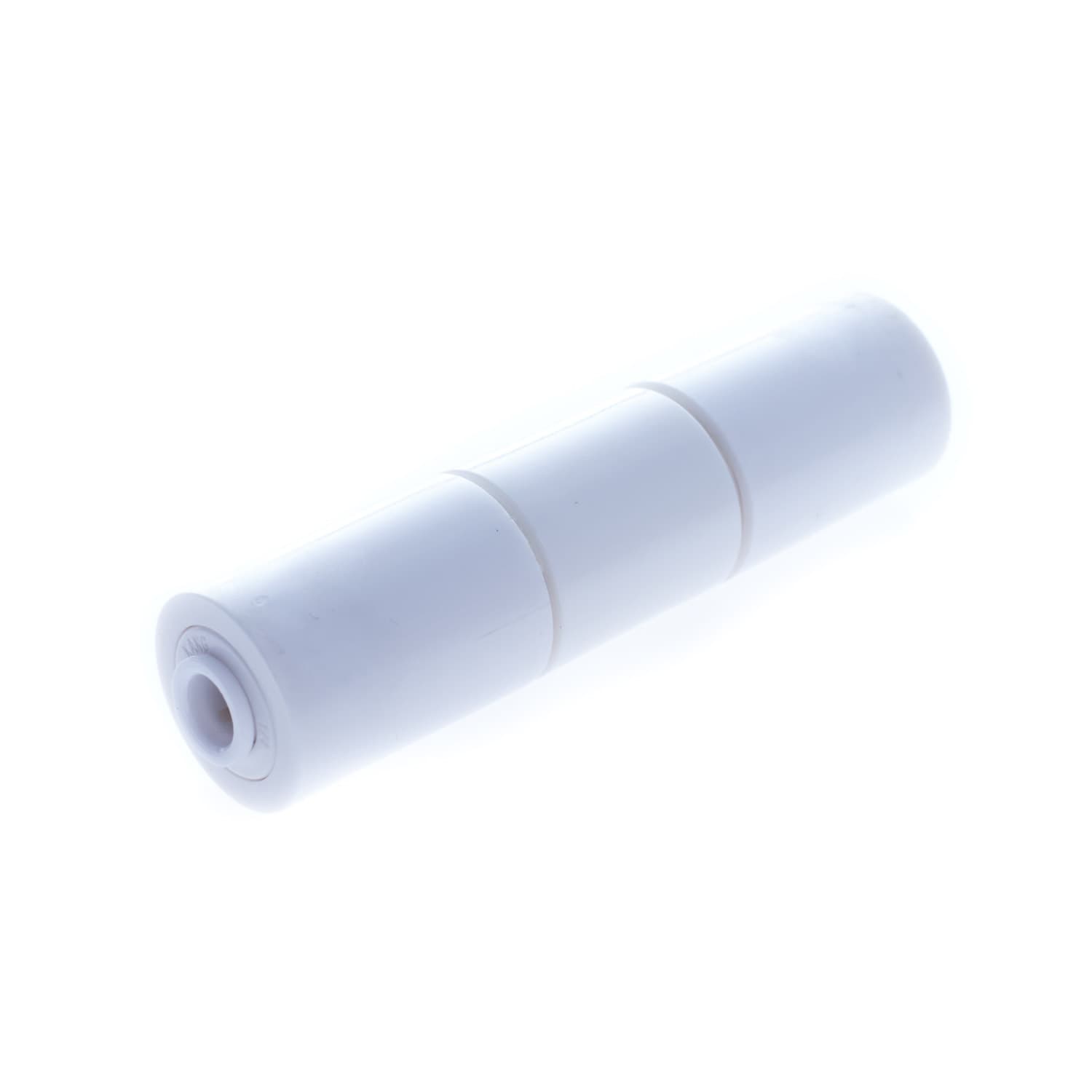

Der Durchflussbegrenzer 600 ccm reguliert den Retentatfluss in Umkehrosmoseanlagen mit 1/4" Rohr AD. Durch die feste Begrenzung des Abwasserstroms unterstützt er den Druckaufbau an der Umkehrosmose-Membran und hilft, die Anlage im vorgesehenen Bereich zu betreiben.Was bedeutet FLOW 600?FLOW 600 steht für einen Richtwert von ca. 600 ml/min. Der tatsächlich gemessene Durchfluss hängt unter anderem von Druck, Gegendruck und dem Gesamtaufbau der Anlage ab.Typischer Einsatzbereich (Orientierung)Diese Größe wird häufig in mittelgroßen bis größeren Umkehrosmosesystemen verwendet. Je nach Tabelle/System wird 600 ccm teils im Umfeld von 100–150 GPD eingeordnet – die Angaben variieren jedoch je nach Anbieter und Systemauslegung.Vor Bestellung prüfen (600 ccm)Membranleistung / GPD-Bereich und Herstellerhinweise abgleichenbisherige FLOW-Größe notieren (z. B. FLOW 600)korrekte Leitungsausführung bestätigen: 1/4" Rohr ADgewünschtes Reinstwasser-/Abwasserverhältnis der Anlage berücksichtigenSo zeigt sich eine unpassende Größe im Betriebzu hoher Abwasseranteil trotz ansonsten intakter AnlageMembran läuft nicht im vorgesehenen Bereich (Anzeichen für falsche Restriktorauslegung)nach Umrüstung auf andere Membran oder Druckverhältnisse passt das Verhalten nicht mehrFragen zum Durchflussbegrenzer 600 ccmFür wen ist die 600-ccm-Ausführung geeignet?Diese Größe wird häufig in mittelgroßen bis größeren Umkehrosmosesystemen eingesetzt. Ob sie in deiner Anlage passt, hängt von Membranleistung, Druckverhältnissen und Systemauslegung ab.Was passiert bei einem falschen ccm-Wert?Ein zu großer oder zu kleiner Wert kann die Effizienz verschlechtern und die Betriebsbedingungen der Umkehrosmose-Membran verändern. Daher sollte der FLOW-Wert zur Anlage passend gewählt werden.Wann sollte ich den Durchflussbegrenzer kontrollieren oder ersetzen?Spätestens bei Membranwechsel, auffälligen Änderungen im Abwasserverhalten oder wenn der vorhandene Durchflussbegrenzer verschlissen bzw. zugesetzt ist.

Der Durchflussbegrenzer 700 ccm (FLOW 700) ist ein fester Restriktor für die Retentatleitung von Umkehrosmoseanlagen. Er begrenzt die Abwassermenge und trägt dazu bei, dass sich an der Umkehrosmose-Membran ein geeigneter Betriebsdruck aufbauen kann.FLOW 700 im BetriebDie Kennzeichnung FLOW 700 steht für einen Richtwert von ca. 700 Milliliter pro Minute. Der effektive Durchfluss kann je nach Druckverhältnissen und Anlagenkonfiguration abweichen.Typischer Einsatzbereich (Orientierung)700 ccm liegt als Größe im Zwischenbereich und wird häufig in Systemen eingesetzt, die zwischen typischen 75- und 100-GPD-Setups bzw. deren Auslegungen liegen. Hier ist die Prüfung der Membranempfehlung besonders wichtig.Prüfpunkte vor dem Kauf von FLOW 700bisher verbaute FLOW-Kennung (z. B. 600 / 700 / 800) vergleichentechnische Daten der Umkehrosmose-Membran (GPD) heranziehenAnschluss in der Retentatleitung prüfen: 1/4" Rohr ADberücksichtigen, ob die Anlage bewusst auf eine bestimmte Recovery eingestellt wurdeHinweise auf eine falsche Restriktorgrößedas System zeigt ein unerwartetes Reinstwasser-/Abwasserverhältnisdie Leistung der Membran wirkt trotz passendem Leitungsdruck nicht stimmignach dem Austausch ist das Betriebsverhalten deutlich anders als mit dem bisherigen RestriktorHäufige Fragen zu FLOW 700Wie finde ich heraus, ob 700 ccm passt?Am sichersten über den alten Restriktorwert, die GPD-Angabe der Umkehrosmose-Membran und die Systemdaten. Gerade im Zwischenbereich ist die genaue Abstimmung wichtiger als nur der Zahlenwert.Kann ich statt FLOW 700 auch eine Nachbargröße nutzen?Nur, wenn die geänderte Auslegung bewusst gewünscht und technisch passend ist. Ein anderer FLOW-Wert beeinflusst direkt den Retentatfluss und damit die Bedingungen an der Membran.Sollte der Durchflussbegrenzer beim Membranwechsel automatisch mitgeprüft werden?Ja. Wenn sich Membranleistung oder Anlagencharakteristik ändern, gehört der Restriktor zur Pflichtprüfung, damit das System weiterhin sinnvoll abgestimmt bleibt.
